マフラーをQR50のマフラーにして欲しいとのことです。

持参されたマフラーです。（ピンボケしてて分かりにくいです汗）

QR50のマフラーだと色んな箇所に当たる上に

ステーも取り付けも全く違います。

まずは邪魔なステーを切り取ります。

を切り取ったら少し余裕が出来たのですが、

やはり全く合わないので、

エキパイを曲げて位置を合わせます。

エンジンに干渉していた箇所も避けて、

タイヤとマフラーのクリアランスも確保出来ました。

この状態でステーを作り（センスは全くないです・・・）

そしてこのセンスのないステーをマフラーに溶接をします。

続いて、お客様から持ち込んで頂いた、

車種が不明のオイルタンクとバッテリーケースを取り付けます。

バッテリーケースの取り付けステー兼補強プレートを制作します。

バッテリーケースに合わせて位置決めをして

仮溶接をます。

（オイルタンクの取り付け写真は撮り忘れたのですでに付いています・・・）

この状態でバッテリーケースの取り付ける為のネジ穴をナッターで作ります。

この状態で問題ないかバッテリーケースを取り付けてみます。

無事に問題なく取り付けれたので、

続いてフレーム補強のプレートを切り出します。

ちゃんと擦り合わせをした後に

フレームに溶接していきます。

そして最後の難関？のステアリングダンパーの取付です。

こちらも車種は不明ですが、GSX-R系のステアリングダンパーかな？

当店に転がっていたTL1000のステアリングダンパーとは取り付け位置が

若干違っていました。

この作業の難関はステアリングダンパーの可動域と

スペースが全くないからです・・・

お客様からは無理なら良いですとは前持って言われてましたが、

意地でも取り付けたかったので、かなり考えました。

色々考えて、フレーム側の取り付けボスを制作します。

そして、フォークダンパーにしていたステアリングダンパーを

左側に付いていたのですが、加工して右側に取り付ける様にして、

何とか取り付けれました。

ちなみに左にハンドルを切ると

ステアリングダンパーの先端がシリンダーヘッドのフィンに当たるのを

回避するのにかなり難儀しました。

これで加工は終わったので、塗装をして

組み付けていきます。

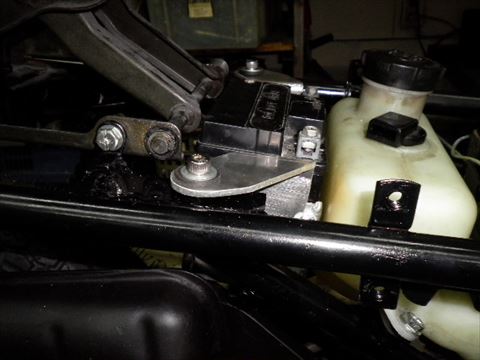

オイルタンク、バッテリーケース、電装系も綺麗に収まったのですが、

最後にシートを取り付けたら、

折り畳みの出来るシートなのですが、

その為のレール部分がバッテリーケースに当たってしまい

取り付けが出来ない状態・・・

分かり難いですが矢印の部分が当たり、

赤丸の取り付けボルトが留めれなくなりました・・・

ここからまた加工するよりバッテリーケースを作り直した方が簡単なので、

お客様に事情を説明して、簡易で良ければ無料で作る旨を伝えて、

了解を得たのでアルミで作製しました。

この状態で、シートを折り畳んでも干渉しなく出来ました。

後の配線などの加工取り付けはお客様がされるとのことっで、

これで当店の作業は終わりです。

お客様が引き取りに来られ、現車を確認してもらった時に

かなり喜んで頂き、次回はアルミでビッグタンクを依頼すると思いますと

言って頂けました。

Ｍｏｔｏ　Ｓｈｏｐ　Ｚｏｏｍ
〒533-0013　大阪市東淀川区豊里6-15-1
ＴＥＬ06-6325-9995/ＦＡＸ06-6195-4978
ＵＲＬ:　https://motoshopzoom.com

モトコンポ　マフラーとフレーム加工！はモトショップズームで公開された投稿です。

モトコンポにカレンのエンジンをスワップした時に、

全長とシート高の寸法が変わるから、

モトコンポのノーマルの寸法+その他色々の作業依頼です。

この状態で入庫されました。

今回のスワップするカレンのエンジンです。

エンジ仁マウントからリアアクスルまで、

モトコンポより30ｍｍ長く、リアサスの取り付け位置も違ってます。

寸法測定が終わったら、写真では分からないですが

レーザーで車体のセンターの部分を確認しています。

測定が終わったら、エンジンマウントを切り取ります。

マウントを切り取った時に、出来た傷を溶接で盛って、

整形します。

その後、エンジンマウントを切り取ると車体が立てれないので、

高さ調整が出来る簡易のスタンドを作製しています。

そして、寸法通りになる様に測定しながら位置決めをして

マウントを仮溶をして、

この状態でもう一度測定をして

大丈夫なのを確認後、本溶接します。

（右側）

（左側）

エンジンマウントが出来たら、

次にシート高を合わせる為に、リアサスの取り付け部を加工します。

フレーム側のマウントを切り取ります。

エンジンマウント部同様に、

傷が入った箇所を溶接で盛って、スムージングをします。

次にリアサスのマウント部を切り出し、

ムの形状に合わして擦り合わせをします。

切り出した材料を溶接をしてマウントの形状にし、

スムージングをします。

位置合わせをして、

リアサスの角度を確認して、

フレームに溶接します。

この状態でエンジンスワップの作業は終了です。

少し長くなってきたので、

その他の作業も有りますが後日更新させて頂きます。
